300kV靜電試驗系統

當飛機、火箭、導彈或武器系統在高空高速飛行時，與空氣中的塵埃、雨、雪等帶電粒子碰撞，在系統表面會積累產生幾百kV的靜電，當電荷累積到一定程度，系統表面的不均勻電場會對周邊的塵埃等產生高頻次的電暈放電，而且在進行裝載或者運輸過程中會產生高電壓靜電放電，這些高頻的放電脈沖可能會對系統自身或者其他裝備造成干擾，從而造成系統功能紊亂、失效等現象，如果這些靜電釋放到引信的電爆裝置的外露引線上或釋放到連接操縱器或相關設備和彈藥的電路上（高壓靜電放電HESD），則可能會出現電爆裝置的意外起爆等嚴重后果。

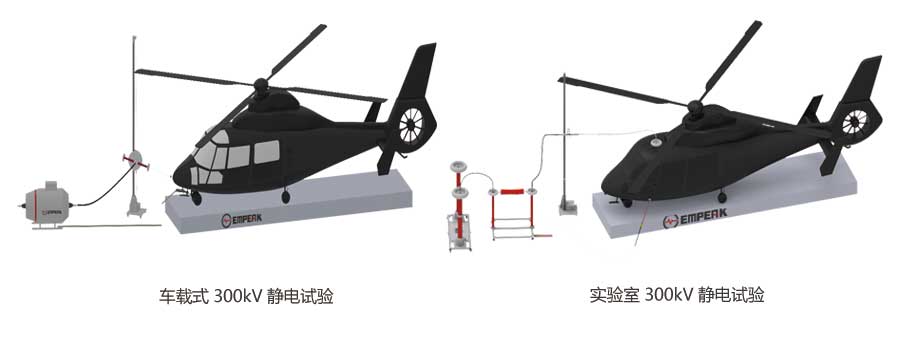

本靜電放電發生器是為模擬飛行器在天空高速飛行帶上非常高的靜電后能否安全、正常可靠工作或損壞等專用發生器，其最高電壓達到360kV，可實現沉積電荷、起吊靜電、以及高壓靜電放電等試驗，完全符合MIL-STD-464C、MIL-STD-331C、AECTP-250、GJB1389A、GJB573A、GJB8848等標準。

標準

MIL-STD-464C   Electromagnetic  Environmental  Effects Requirements for Systems

MIL-STD-331C   Fuze and Fuze Components,Environmental and Performance Tests

AECTP-250    Electrical And Electromagnetic Environmental Conditions Leaflet 253

GJB 8848       系統電磁環境效應試驗方法

GJB 1389A      系統電磁環境效應試驗要求

GJB 151B       軍用設備和分系統 電磁發射和敏感度要求與測量 RS105 瞬態電磁場輻射敏感度

特點

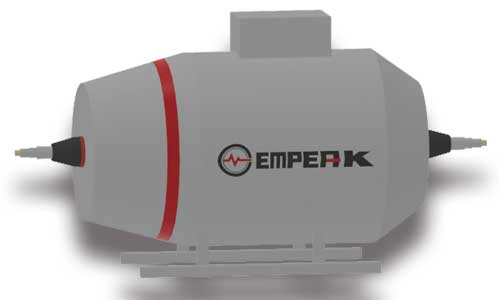

采用鐵殼油浸式同軸發生器原理設計，可實現車載移動安裝

發生器采用同軸式結構設計，回路電感量小

內置雙極性發生器，實現正負極性電壓輸出

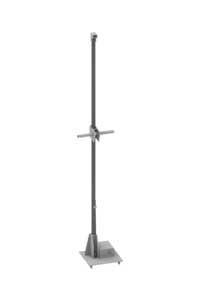

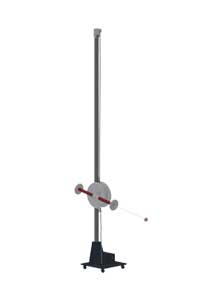

無線遙控可升降放電架

滿足沉積電荷、高壓靜電放電、起吊靜電放電3種試驗?zāi)Ｊ?

最高電壓可達360kV

光纖隔離測量系統，杜絕線纜干擾

全自動控制，一鍵式啟動系統

自動安全保護程序，聲光報警

注2：由于電阻無法設計為絕對無感，分布電感量小于10μH

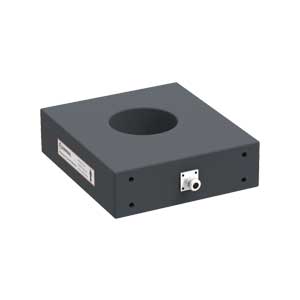

注3：使用內置的同軸電流探頭時，需要整個系統的接地點為校準電阻下端最靠近測量端的位置，以保證測量信號不會受到地電位影響，此輸出信號作為參考電流顯示，更精準的電流顯示請選擇互感式電流線圈探頭進行測量。
