多波形浪涌試驗儀

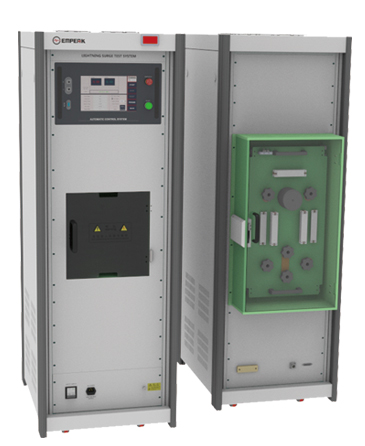

FSG30系列全自動多波形雷擊浪涌試驗系統，采用模塊式設計理念，結合通用平臺設計，可通過簡單更換波形產生模塊即可實現多種脈沖波形輸出，最大可配置16個波形模塊，滿足多標準跨行業雷擊浪涌測試。采用電子開關+球隙放電雙放電開關模式，有效解決了球隙開關在低壓端放電不可靠的問題，可實現0.5kV-30kV的寬電壓范圍輸出。

特點

10寸彩色觸摸屏前面板操作

波形模塊快速更換

峰值浪涌電壓、電流測量采集

充電異常保護

電磁自鎖安全門開關保護

可選配全自動耦合去耦網絡

測試編排流程功能

標準

IEC 61000-4-5

IEC 61643-11

GB/T17626.5,

GB/18802.1

ITU K20

ITU K45

通用參數
顯示屏	10英寸彩色觸摸屏
工作電源范圍	AC 220 V 50 / 60 Hz 10A
保險絲	10 A
最大功耗	1000 W
通訊方式	RS232
外部同步輸入	45 - 65 Hz，20 - 500 V
充電時間	整定范圍 10～500s 整定分辨 1s
試驗間隔	整定范圍 14～500s 整定分辨 1s
觸發方式	放電球隙（＞6000V）；電子開關（≤6000V）
觸發方式	同步或異步；自動或手動；可單次觸發
同步相移控制	0～359°（與迭加網絡同步），設定分辯率：1°，相位步進控制
輸出極性	正、負、正負交替
測量顯示精度	優于1％
電壓監視輸出	BNC，4000V: 1V同軸端子輸出
電流監視輸出	BNC，4000 A: 1 V同軸端子輸出
儀器工作狀態指示	觸摸屏，警燈
儀器接地連接方式	使用扁平接地線
檢測輸出方式	標準1米同軸線
機箱尺寸	35U
儀器重量	約300 Kg
溫度范圍	-20～+50℃
濕度范圍	≤90%
海拔高度	不超過1500m

波形選配模塊參數表
	FSG-20M						FSG-30M
組合波模塊（1.2/50μs 、 8/20μs）
開路電壓		0.5～20kV ±10%							0.5～30kV ±10%
電壓波形		1.2±30%/50±20%μs							1.2±30%/50±20%μs
輸出電流波		8/20±20%μs（配合外置0.3Ω輸出阻抗）							8/20±20%μs（配合外置0.3Ω輸出阻抗）
輸出阻抗：		2Ω（±0.25Ω）（配合外置0.3Ω輸出阻抗）							2Ω（±0.25Ω）（配合外置0.3Ω輸出阻抗）
輸出短路電流		0.25～10kA ±10%（配合外置0.3Ω輸出阻抗）							0.25～15kA ±10%（配合外置0.3Ω輸出阻抗）
電流波模塊（8/20μs，0.5Ω）
充電電壓		0.5～10kV±10%		0.5～15kV±10%
輸出電流波		8/20±10%μs		8/20±10%μs
輸出阻抗		0.5Ω		0.5Ω
輸出短路電流		1～20kA ±10%		1～30kA ±10%
電流波模塊（8/20μs，1Ω）
充電電壓		0.5～10kV±10%		0.5～15kV±10%
輸出電流波		8/20±10%μs		8/20±10%μs
輸出阻抗		1Ω		1Ω
輸出短路電流		1～20kA ±10%		1～30kA ±10%
電壓波模塊（4/300μs）
充電電壓		0.5～20kV±10%	0.5～30kV±10%
輸出電壓波		4（±30%）/300±20%μs	4（±30%）/300±20%μs
輸出阻抗		20Ω	20Ω
電壓波模塊（10/200μs）
充電電壓		0.5～15kV±10%			0.5～15kV±10%
輸出電壓波		10（±30%）/200±20%μs			10（±30%）/200±20%μs
輸出阻抗		20Ω（配合外置10Ω輸出阻抗）			20Ω（配合外置10Ω輸出阻抗）
CCITT波模塊（10/700μs、5/320μs）
輸出電壓		1～10kV ±10%						1～15kV ±10%
輸出電壓波		10±30%/700±20%μs						10±30%/700±20%μs
輸出電流波		5±30%/320±20%μs（40Ω）						5±30%/320±20%μs（40Ω）
輸出阻抗		15Ω，40Ω						15Ω，40Ω
輸出短路電流		250A（40Ω）						600A（40Ω）
電流波模塊（10/350μs）
充電電壓		0.5～10kV±10%					0.5～15kV±10%
輸出電流波		10（±30%）/350±20%μs					10（±30%）/350±20%μs
輸出短路電流		37.5～750A ±10%					37.5～1100A ±10%
電流波模塊（10/1000μs）
充電電壓		0.5～10kV±10%				0.5～15kV±10%
輸出電流波		10（±30%）/1000±20%μs				10（±30%）/1000±20%μs
輸出短路電流		12.5～250A ±10%				12.5～350A ±10%
電壓波模塊（1.2±30%/50±20%μs ）
充電電壓		1～20kV ±10%				1～30kV ±10%
輸出阻抗		500Ω				500Ω
電流波模塊（6.4/69μs）-DO160，Wave1
輸出電流波		6.4（±20%）/69±20%μs				6.4（±20%）/69±20%μs
輸出短路電流		1600A ±10%				2500A ±10%
組合波模塊（6.4/69μs）-DO160，Wave4
開路電壓波形		6.4（±20%）/69（±20%）μs
短路電流波形		6.4（±20%）/69（±20%）μs
輸出阻抗		5Ω
輸出開路電壓		2300V ±10%				3500V ±10%
輸出短路電流		460A ±10%				700A ±10%
組合波模塊（40/120μs）-DO160，Wave5A
開路電壓波形		40（±20%）/120（±20%）μs
短路電流波形		40（±20%）/120（±20%）μs
輸出阻抗		1Ω
輸出開路電壓		2600V ±10%				4000V ±10%
輸出短路電流		2600A ±10%				4000A ±10%

注1：本系統為模塊式配置方案，所有波形為選配模塊，用戶需要根據自己需求選擇適合自己的波形模塊，本表中未列出波形可根據用戶需求定制

注2：受測量單元和信號傳輸?shù)碾s散電容影響，在滿量程的10%以下范圍使用時，波形起始段或者峰值處可能會有少量振蕩和干擾雜波，但不影響正常使用。測量開路電壓波形時，建議采用差分探頭測量。
