Products

— 產品中心 —

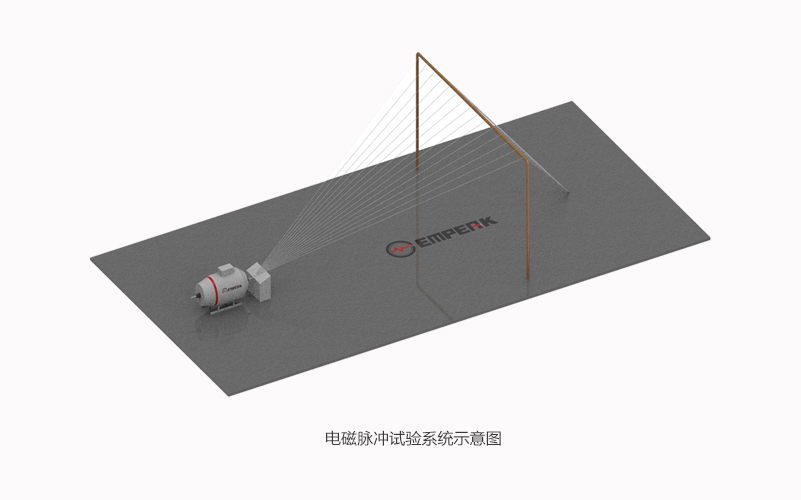

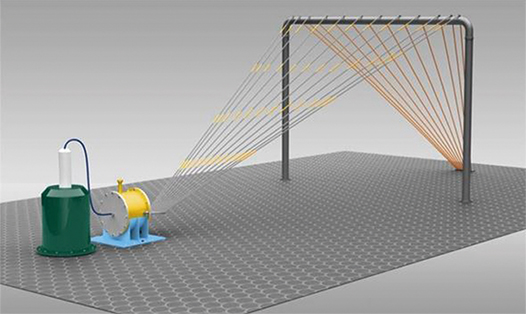

電磁脈沖模擬器

當電子系統受到電磁脈沖的作用是,會在電子系統內部的電路感應出強大的干擾電流信號,會造成電子系統功能紊亂、失控,嚴重時甚至燒毀電子器件。為了提高裝備的電子系統在電磁脈沖環境下的可靠性,美軍標MIL-STD-461G及國軍標GJB151B中RS105對電子系統的瞬態電磁場輻射敏感度給出了相關的試驗方法。

本系列電磁脈沖模擬器以國軍標GJB151B RS105為要求基礎,通過分類模塊化設計研制出了一系列的電磁脈沖模擬器,通過產生瞬態電磁場發生器可可用來對各種類型的產品進行試驗,

標準

       MIL-STD-464C  Electromagnetic  Environmental  Effects Requirements for Systems

       MIL-STD-461G  Requirements For The Control Of Electromagnetic Interference Characteristics Of Subsystems And Equipment

       GJB 8848      系統電磁環境效應試驗方法

       GJB 1389A      系統電磁環境效應試驗要求

       GJB 151B       軍用設備和分系統 電磁發射和敏感度要求與測量 RS105 瞬態電磁場輻射敏感度


特點

l  采用鐵殼油浸式同軸發生器原理設計,內置多級Max放電回路,可實現車載移動安裝(戶外)

l  發生器采用同軸式結構設計,回路電感量小

l  配置飛機整機測試的外部回流網

l  采用Marx發生器,實現并聯充電串聯放電

l  采用氣體火花開關控制

l  最大可帶負載6uH(滿足常規飛機帶回流網測試),可擴展至10μH負載

l  自動安全保護程序,聲光報警


主要技術參數與功能

模擬器主要參數表


EMP100

EMP200

EMP300

EMP500

EMP800

輸出電壓峰值

80kV

180kV

270kV

450kV

680kV

脈沖源級數

1

2

3

5

8

充電電壓

100kV

200kV

300kV

500kV

800kV

電源功率

1kVA

2kVA

2kVA

3kVA

5kVA

上升時間

2.3±0.5ns

2.3±0.5ns

2.3±0.5ns

2.3±0.5ns

2.3±0.5ns

脈沖寬度

23±5ns

23±5ns

23±5ns

23±5ns

23±5ns

最大電場強度

50kV/m

50kV/m

50kV/m

50kV/m

50kV/m

傳輸線阻抗

110Ω

110Ω

110Ω

110Ω

110Ω

峰化電路

分布式峰化

自觸發峰化

自觸發峰化

自觸發峰化

自觸發峰化

絕緣

N2,油

SF6,N2,油

SF6,N2,油

SF6,N2,油

SF6,N2,油

脈沖源尺寸

f370×300

f370×600

f400×700

f500×1000

f800×1500

脈沖源重量

80kg

200kg

2500kg

500kg

1,200kg

設備尺寸

6×2.5×1.8

11×4×2.8

14×5×3.5

25×9×7

35×15×10

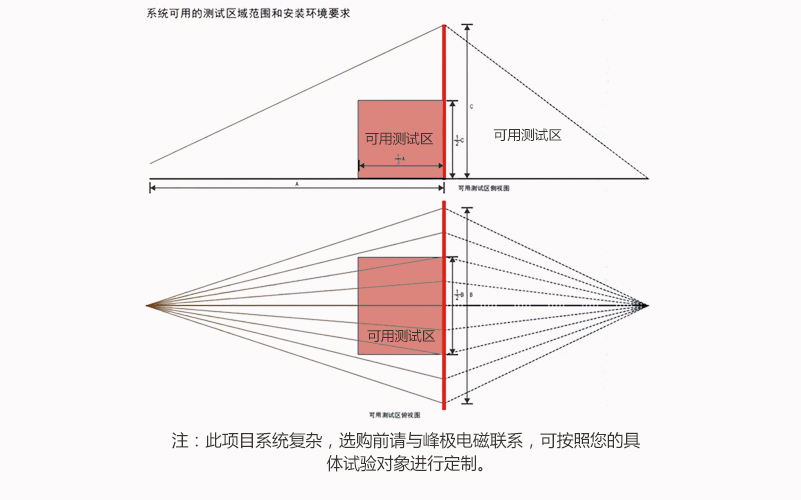

最大EUT尺寸

1.2×2×0.5

2×3×0.9

2.5×4×1.1

7.5×8×2.1

12×12×3.2

控制器參數

顯示屏

       15英寸彩色觸摸屏+工控機

工作電源范圍

       AC 220 V 50 / 60 Hz 32A/發電機

控制通訊方式

       工業光纖通訊

測量通訊方式

工業光纖以太網控制

放電間隔時間

10-999s,可設置

輸出極性

觸發方式

氣體火花開關(三電極點火)

上升沿形成方式

自擊穿峰化開關

儀器工作狀態指示

       觸摸屏,警燈,警鈴

溫度范圍

       -20~+50℃

濕度范圍

       ≤90%

海拔高度

       不超過1500m

可選配測量模塊

電壓探頭


型號:RVP系列

測試電壓:從RVP100到RVP800

無感電阻分壓器,測量100kV-800kV脈沖源電壓波形

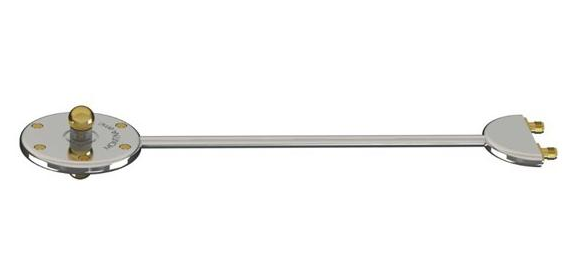

電場探頭


型號:EFP1V系列

采用原波形探頭,直接配合模擬量光纖信號傳輸,

內置接收天線、阻抗匹配、積分器、驅動放大器,及電光(光電)轉換器等模塊

頻率響應100kHz~200MHz

測量10kV/m-100kV/m脈沖電場波形

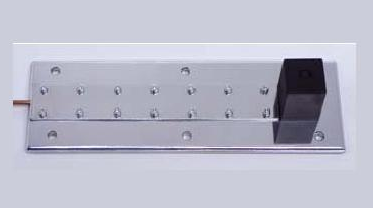

光纖測量單元


型號:OFM200系列

調制光信號轉換為時域電信號

示波器


型號:MDO3054

泰克,500MHz,4通道

測量分析系統


型號:iMAS2k

含電腦,與泰克示波器通訊,可自動測量分析波形參數,輸出測試報告等功能


波形參數的定義

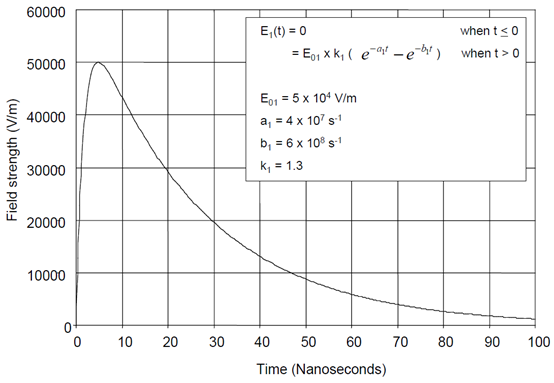

根據GJB1389A及GJB8848等標準規定,測試波形為H波電流波形,如下圖所示。


圖 H波波形
